Jusqu’à quel pourcentage de dénivelé la tête articulée d’un plot compense-t-elle la pente ?
Une tête articulée de plot compense une pente jusqu’à 5 %, soit 5 cm de différence de niveau sur 1 mètre. Cette limite concerne l’inclinaison du support directement sous le plot. Le dénivelé total de la terrasse n’est donc pas concerné. Au-delà de 5 %, il faut utiliser un correcteur de pente ou corriger le support.
5 % : la limite d’articulation d’une tête de plot
Une tête articulée est montée sur un pivot qui lui permet de s’incliner pour rester horizontale, même lorsque le support présente une pente. La gamme de plots autonivelants de Terrass’Expert adopte ce principe. À l’inverse, un plot à tête fixe convient à un support déjà plat, comme une dalle béton ou une chape. C’est cette capacité d’articulation d’un plot autonivelant qui permet de compenser la pente, dans la limite de 5 %.
Traduire 5 % en centimètres
Une pente de 5 % correspond à une différence de hauteur de 5 cm sur une distance horizontale de 1 mètre. Voici les équivalences à retenir :
| Pente | Différence de hauteur sur 1 m |
|---|---|
| 1 % | 1 cm |
| 1,5 % | 1,5 cm |
| 2,5 % | 2,5 cm |
| 5 % | 5 cm |
| 10 % | 10 cm |
Jouplast indique que la tête autonivelante sert également à créer une pente jusqu’à 5 %. Toujours d’après la marque, ses plots standards sont faits pour les supports plans et réguliers présentant moins de 1,5 % de différence de niveau. Entre 1,5 et 5 %, prenez un module autonivelant.
Articulation en haut ou en bas, même limite
La tête située dans la partie haute des plots Jouplast Essentiel dalle et Cleman pivote pour compenser l’inclinaison du support. Sur les modèles Yeed, un disque autonivelant se clipse sous le plot et s’adapte à la pente depuis sa base. Attention : ce disque ajoute 25 mm à la hauteur totale du plot. Dans les deux cas, la pente compensée ne dépasse pas 5 %.
Pente locale et hauteur : ne pas confondre
C’est l’un des points qui prêtent le plus à confusion. Sur un terrain en pente, la tête du plot corrige l’inclinaison du support, tandis que son réglage en hauteur permet de mettre les dalles au même niveau. Seule la première fonction est limitée à 5 %.
Les 5 % s’appliquent sous chaque plot
La limite de 5 % concerne la pente située sous chaque plot, et non le dénivelé total de la terrasse. La tête articulée corrige donc uniquement l’inclinaison locale du support, directement sous le plot.
Si le terrain descend progressivement sur plusieurs mètres, cette différence de niveau n’est pas absorbée par l’articulation de la tête. Elle est compensée en réglant chaque plot à une hauteur différente afin de maintenir les dalles au même niveau.
La hauteur, c’est la bague de réglage

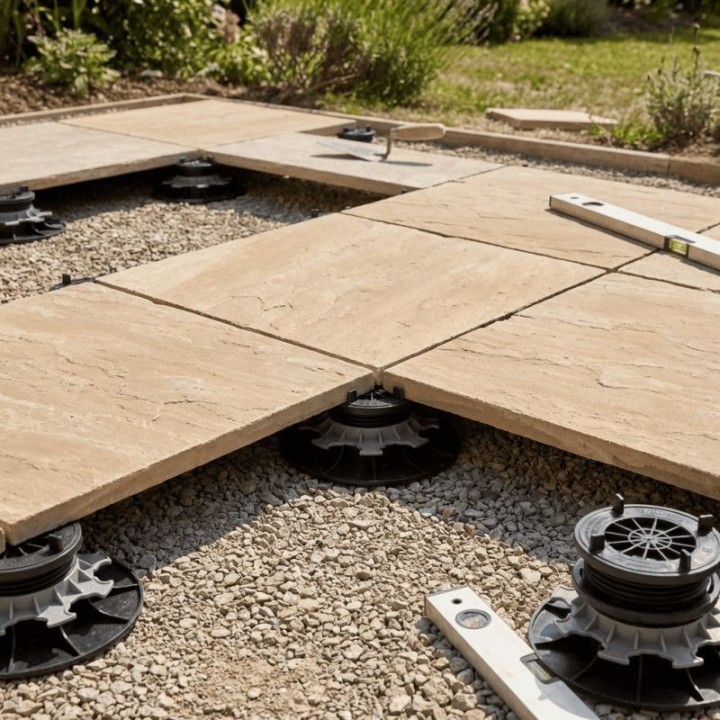

Vous corrigez la différence de niveau entre les plots grâce à la bague de réglage située sous leur tête. En la tournant, vous augmentez ou réduisez la hauteur du plot au millimètre près. Chez Jouplast, les différentes références de plots Essentiel autonivelants couvrent des hauteurs de 29 à 245 mm sans rehausse, contre 40 à 230 mm pour la gamme Cleman autonivelante. Avec rehausses, ces hauteurs peuvent atteindre respectivement 485 mm et 470 mm. Par ailleurs, Jouplast recommande de prévoir une hauteur supérieure à 3 cm sous la dalle. Cette hauteur sous dalle doit être supérieure à 4,5 cm sur les plots Cleman autonivelants.
Au-delà de 5 % : correcteur de pente ou reprise du sol
Une pente supérieure à 5 % ne rend pas la pose sur plots impossible. Vous pouvez soit ajouter un correcteur de pente sous le plot, soit intervenir directement sur le support pour réduire ou réorganiser la pente. Le choix de la stratégie dépend de l’importance du dénivelé.
Le correcteur de pente
Lorsque la pente dépasse 5 %, fixez un correcteur sous le plot sans colle ni vis. Sur les modèles Jouplast, cette platine compense 2,5 % de pente. Vous pouvez en superposer jusqu’à quatre pour rattraper au maximum 10 % de pente. Le correcteur ne peut pas être utilisé avec les plots Essentiel dalle HD10, HD 8/20 et HD 20/30, ni avec les plots Essentiel lambourde HL10 et HL 20/30. Si vous souhaitez associer un correcteur de pente à un plot autonivelant, vérifiez auprès de Jouplast que ce montage est prévu, car la marque ne précise pas clairement si les deux corrections peuvent se cumuler.
Quand il faut reprendre le sol
Au-delà de 10 % de pente, soit la limite de rattrapage annoncée pour quatre correcteurs superposés, il est préférable d’intervenir sur le terrain plutôt que de multiplier les corrections sous les plots. Selon la configuration, vous pouvez décaisser, créer une couche de fondation en concassé compacté, reprendre la forme de pente ou aménager la terrasse en plusieurs paliers. Le plot met à niveau et corrige les différences de hauteur, une étape nécessaire à la pose des dalles. Il ne remplace ni une préparation correcte du support, ni des travaux de terrassement.
Ce qu’une tête inclinée change pour la dalle et la charge
La limite de 5 % est l’inclinaison maximale de la tête pour corriger la pente. Elle ne renseigne pas sur la charge que le plot peut supporter dans cette position. Et c’est d’autant plus problématique que les fabricants indiquent la charge maximale supportée par leurs plots, sans toujours préciser si cette charge reste la même lorsque la tête est inclinée.
Appui de la dalle et régularité des joints
Chaque dalle repose sur quatre plots, un à chaque angle. Les écarteurs intégrés aux têtes maintiennent le même espace entre les dalles et assurent ainsi la régularité des joints. Vérifiez aussi la position de chaque angle. S’il est trop décalé par rapport au plot, une partie de la dalle se retrouve en porte-à-faux. Si seule une zone très réduite de la dalle touche le plot, un point dur se forme. Ces défauts de pose peuvent suffire à fissurer, voire à casser, une dalle de 20 mm en grès cérame. Enfin, soignez l’alignement. Sur un carrelage extérieur, l’œil repère immédiatement un joint qui change de largeur ou dévie par rapport aux autres.
Charge admissible et usage
Jouplast indique que ses plots autonivelants acceptent une charge maximale d’une tonne par plot. Yeed annonce une résistance au test d’écrasement supérieure à une tonne. Reste à connaître la charge admissible lorsque la tête est inclinée. Référez-vous donc aux caractéristiques techniques du produit. Ces plots sont prévus pour des terrasses piétonnes. Avant la pose, vérifiez les DTU applicables à votre terrasse. Lisez également les fiches techniques des dalles et des plots, ainsi que les conseils de pose du fabricant.
Questions fréquemment posées
Peut-on bloquer la fonction autonivelante ? Oui, mais cela dépend du modèle. Chez Jouplast, sur les plots EASIO destinés aux terrasses bois ou composite, la pièce de finition latérale EASIO bloque le pivot afin de stabiliser les lambourdes en périphérie. Pour les dalles, la tête des plots Essentiel autonivelants se bloque d’elle-même une fois la dalle posée.
Faut-il des plots autonivelants sur toute la terrasse ? Non. Jouplast recommande une rangée de plots standards le long de la façade, pour stabiliser les dalles devant les portes et les portes-fenêtres. Si aucune finition latérale n’est prévue, la marque conseille aussi une rangée de plots standards en périphérie.
La tête autonivelante convient-elle sur une dalle d’étanchéité ? Oui, à condition de respecter les règles du DTU applicable. Pour une étanchéité sur support en maçonnerie ou en béton, il s’agit du DTU 43.1. Vérifiez aussi la compatibilité du plot avec le type de membrane.
